Quá trình thiết kế kết cấu thép nhà xưởng chịu tải trọng nặng đòi hỏi sự tuân thủ nghiêm ngặt các thông số giới hạn vật lý. Sự sai lệch 5% trong tính toán tiết diện xà gồ hoặc cột có thể dẫn đến phá hoại cục bộ tại các nút liên kết khi chịu tải trọng động. Bài viết này trình bày trực tiếp các công thức, hệ số an toàn vật liệu và thông số cấu kiện dựa trên tiêu chuẩn kỹ thuật hiện hành. Dữ liệu cung cấp nền tảng định lượng giúp tối ưu khối lượng vật tư thép, đồng thời đảm bảo khả năng chịu lực tối đa cho hạ tầng công nghiệp liên tục.
Tính Toán Thiết Kế Kết Cấu Thép Nhà Xưởng Theo Các Tiêu Chuẩn Kỹ Thuật Hiện Hành
Thiết kế kết cấu thép nhà xưởng chịu tải trọng nặng yêu cầu kiểm toán ổn định tổng thể hệ khung, giới hạn chuyển vị ngang đỉnh cột và độ võng dầm mái. Hệ thống chịu tổ hợp nội lực phức tạp từ hoạt tải cẩu trục, độ rung cơ học máy móc và áp lực môi trường làm việc khắc nghiệt.
Việc thiết kế kết cấu thép nhà xưởng bắt đầu từ thao tác thu thập chính xác số liệu đầu vào. Kỹ sư tính toán móng, bu lông neo và khung chính dựa trên biểu đồ phân bổ ứng suất. Chuyển vị đỉnh cột dưới tác dụng của tải trọng ngang giới hạn ở H/300 (với H là chiều cao cột). Đối với nhà xưởng có cầu trục sức nâng trên 50 tấn, độ cứng không gian của hệ giằng chéo mái và giằng cột chịu trách nhiệm phân tán lực hãm dọc theo trục nhà. Sự phân mảnh của hệ thống truyền tải lực yêu cầu kiểm tra kỹ lưỡng hiện tượng vặn xoắn tiết diện hở.
Phân Tích Tải Trọng Gió Và Tải Trọng Tĩnh Theo Tiêu Chuẩn TCVN 2737
Quá trình thiết kế kết cấu thép nhà xưởng phụ thuộc trực tiếp vào việc bóc tách tải trọng ngang và tải đứng. Lực cắt ở chân cột thay đổi theo hệ số khí động học c và áp suất động tiêu chuẩn Wo của khu vực xây dựng. Tĩnh tải hệ mái định lượng bao gồm trọng lượng tôn lợp (5-7 daN/m2), xà gồ (8-12 daN/m2), hệ giằng, panel cách nhiệt và các đường ống thiết bị treo trần MEP (15-20 daN/m2).
Cách xác định áp lực gió thực tế tác động lên bề mặt mái
Áp suất mặt đón và khuất của mái phụ thuộc vào độ dốc. Mái dốc 10-15 độ chịu lực nâng lớn (lực nhổ) tại các vùng biên, đòi hỏi gia cố mật độ vít bắn tôn. Biểu đồ phân bố áp suất âm (hút) đạt mức cao nhất ở góc mái và mép diềm. Việc tính toán sai dải áp suất tải trọng gió bão gây ra hiện tượng lật mái cục bộ, phá vỡ liên kết xà gồ chữ Z.
Hệ số tin cậy cho hoạt tải sàn trong môi trường sản xuất nặng
Hoạt tải sửa chữa mái xác định ở mức 30 daN/m2 cho mái tôn không có người đi lại thường xuyên. Trong môi trường công nghiệp nặng, sàn thao tác thép nhám chịu tải trọng máy móc cục bộ cần áp dụng hệ số vượt tải n = 1.2 đến 1.3 theo đúng tiêu chuẩn tcvn 2737.
Thông Số Nhịp Dầm Và Giải Pháp Bố Trí Hệ Khung Cứng Chịu Lực
Công tác thiết kế kết cấu thép nhà xưởng với hệ khung zamil yêu cầu tiết diện dầm chữ I thay đổi dọc theo chiều dài nhịp. Vị trí nách khung chịu mô men uốn cực đại, yêu cầu chiều cao bản bụng (hw) đạt tỷ lệ 1/30 đến 1/40 so với khoảng cách hai cột. Cột vát góc hoặc dầm mái có bụng thu hẹp ở giữa nhịp giúp giảm 20% trọng lượng bản thân so với thép định hình chữ H truyền thống.
Tương quan giữa tiết diện dầm và nhịp dầm vượt khổ
Khi thiết kế kết cấu thép nhà xưởng, bước cột tối ưu thường rơi vào khoảng 6m đến 9m để giới hạn độ võng xà gồ C. Đối với kích thước nhịp dầm lớn hơn 30m không có cột giữa, bề dày bản cánh (tf) dao động từ 10mm đến 16mm. Hệ số chiều mảnh (λ) của cánh chịu nén tuân thủ công thức b/t ≤ 15√(235/fy), ngăn chặn hiện tượng phình bản cánh trước khi tiết diện đạt trạng thái chảy dẻo toàn bộ.
So Sánh Hiệu Năng Mác Thép SS400 Với Các Mác Thép Cường Độ Cao
Tiêu chí thiết kế kết cấu thép nhà xưởng định vị rõ năng lực chịu kéo và cắt của từng loại vật liệu. Sự phân hóa giới hạn chảy quyết định trực tiếp đến bài toán kinh tế và tiến độ gia công.
| Thông số cơ lý hóa | Thép cán nóng mác thép ss400 (JIS G3101) | Thép cường độ cao Q345 (GB/T 1591) |
| Giới hạn chảy tối thiểu (fy) | 235 – 245 MPa | 345 MPa |
| Giới hạn bền kéo đứt (fu) | 400 – 510 MPa | 470 – 630 MPa |
| Độ giãn dài tương đối | 17% – 21% | 20% – 22% |
| Khả năng hàn | Đạt mức tiêu chuẩn | Xuất sắc |
Công Thức Tính Toán Nhanh Khối Lượng Thép Trên Mỗi Mét Vuông Sàn
Quá trình thiết kế kết cấu thép nhà xưởng quy đổi trực tiếp khối lượng sang kilôgam trên mét vuông sàn (kg/m2). Các công trình công nghiệp nhẹ dùng tôn lợp đạt tỷ trọng 25-35 kg/m2, trong khi xưởng sản xuất gắn cầu trục 10 tấn vọt lên ngưỡng 45-60 kg/m2.
Trình tự phân tách định mức bóc tách cấu kiện:
- Hệ cột và dầm chính: Chiếm 60% – 65% tổng khối lượng thép.
- Hệ xà gồ mái và vách: Chiếm 20% – 25%. Sử dụng thép mạ kẽm Z, C.
- Hệ giằng (Cáp, thép tròn, V): Chiếm 5% – 8%.
- Bản mã và bu lông liên kết: Chiếm khoảng 2% – 5%.
Tầm Quan Trọng Của Nút Liên Kết Trong Thiết Kế Kết Cấu Thép Nhà Xưởng

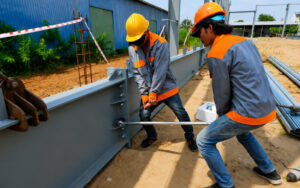

Tại vị trí khớp nách và đỉnh dầm, mô men uốn chuyển hóa thành lực kéo và lực nén tác dụng lên bu lông. Chuyên gia thiết kế kết cấu thép nhà xưởng bắt buộc dùng bu lông cường độ bền 8.8 hoặc 10.9. Lực xiết bu lông được kiểm soát định lượng bằng cờ lê lực, đảm bảo áp lực ép chặt giữa các bản thép đạt mức thiết kế tối thiểu, sinh ra lực ma sát bề mặt đủ sức kháng lại lực cắt trượt.
Hỏi Đáp Kỹ Thuật Quá Trình Thiết Kế Kết Cấu Thép Nhà Xưởng
Độ võng tối đa cho phép của dầm mái nhà xưởng nhịp 20m là bao nhiêu?
Độ võng cho phép của dầm mái nhà xưởng nhịp 20m là L/250, tương đương 80mm. Tính toán này phụ thuộc hoàn toàn vào tổ hợp tĩnh tải và hoạt tải sử dụng thực tế kiểm tra theo trạng thái giới hạn thứ 2.
Tỷ số độ mảnh giới hạn của cột chịu nén đúng tâm quy định như thế nào?
Chỉ số giới hạn tỷ số độ mảnh của cột chịu nén đúng tâm trong khung chính là 120. Người thiết kế kết cấu thép nhà xưởng ứng dụng hệ giằng vách hoặc tiết diện chữ H bản rộng để tăng bán kính quán tính.
Áp lực gió nhổ tôn mái xử lý bằng chi tiết kỹ thuật nào?
Lực nhổ do áp suất âm tại các vùng biên mái được xử lý bằng ke chống bão. Áp lực này triệt tiêu nguy cơ xé rách lỗ vít lợp tôn dưới gió bão cấp 12.
👉 Xem thêm : ➔ ĐƠN VỊ THI CÔNG NHÀ XƯỞNG VĨNH LONG CHIA SẺ KINH NGHIỆM MỞ RỘNG XƯỞNG
Tiêu Chuẩn Tính Toán Kết Cấu Thép Nhà Xưởng Chịu Tải Trọng Nặng
Sự dịch chuyển từ vật liệu truyền thống sang thép hợp kim thấp cường độ cao kết hợp mô phỏng phần tử hữu hạn 3D rút ngắn thời gian phân tích chu kỳ dao động tự nhiên. Kỹ sư kết cấu hiện nay ứng dụng mô hình BIM để rà soát xung đột không gian giữa hệ khung chính và hệ thống kỹ thuật. Các tải trọng động từ cầu trục cần được lượng hóa thông qua phổ phản ứng gia tốc nhằm đánh giá giới hạn mỏi của đường hàn sau 50 năm khai thác. Các thông số này loại bỏ biên độ sai số, tạo ra hệ sinh thái công nghiệp an toàn tuyệt đối về kết cấu chịu lực tại Nenmongnhaxinh.com.
